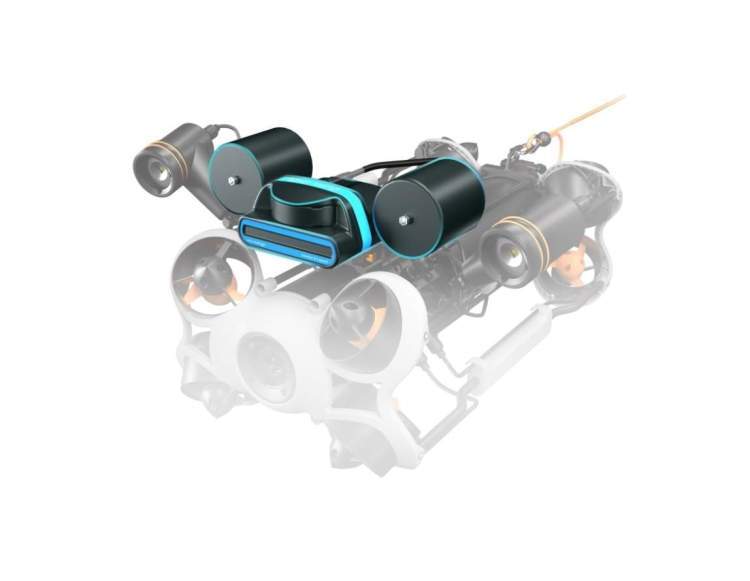

Многолучевые сонары Oculus серии M - это эхолоты нового поколения, предназначенные для использования в самых разных подводных приложениях.
Их небольшой форм-фактор и вес менее 400 г в воде делают их идеально подходящими для развертывания на платформах микроразмеров, а их прочная конструкция также делает их отличным выбором для больших транспортных средств рабочего класса и подводной инфраструктуры.
Предлагая самое высокое разрешение в серии M, Oculus M1200d работает как на частоте 1,2 МГц, так и на частоте 2,1 МГц (с полем обзора 130 ° и 60 ° соответственно), что делает его идеальным для специализированных задач проверки, где качество изображения имеет решающее значение.
Теплообменник под понтоном
Аквалангист и лодка
Скип, стальная пластина, IBC и автомобильная шина
Косяки рыб
Швартовочный блок, цепь и рыба
Рука
Следуя за большой рыбой
Стена дока и рыба
Пловец
Прогулка по песчаной ряби
Блок для швартовки крупным планом
Технические характеристики:
Габариты | |
Длина | 125мм |
Ширина | 122мм |
Высота | 62мм |
Вес | |
На воздухе | 980гр |
В пресной воде | 360гр |
Корпус | |
Глубина | 300м |
Конструкция | Анодированный алюминий |
Температура эксплуатации и хранения | -5°C до +35°C (23°F 95°F) |
Электрооборудование | |
Коннектор | Teledyne Impulse IE55 (6-канальный) |
Связь | 100-BaseT Ethernet, дополнительный изолированный последовательный порт RS-232 для вспомогательных устройств, дополнительные изолированные сигналы запуска и запуска. |
Напряжение питания | Изолированный от 18 до 32 В постоянного тока |
Потребляемая мощность | 10Вт до 35Вт |
Встроенные датчики | Давление и температура |
Акустика | |
Частота | 1.2MHz (LF)/2.1MHz (HF) |
Диапазон (макс | 30m (LF)/10m (HF) |
Диапазон (мин) | 0.1м |
Разрешение диапазона | 2.5mm (LF)/2.5mm (HF) |
Скорость обновления (макс) | 40Hz |
Horizontal Aperture | 130° (LF)/60° (HF) |
Горизонтальная апертура | 20° (LF)/12° (HF) |
Количество лучей | 512 |
Угловое разрешение | 0.6° (LF)/0.4° (HF) |
Разделение лучей | 0.25° (LF)/0.16° (HF) |
